型 號：SSJB(AY)型

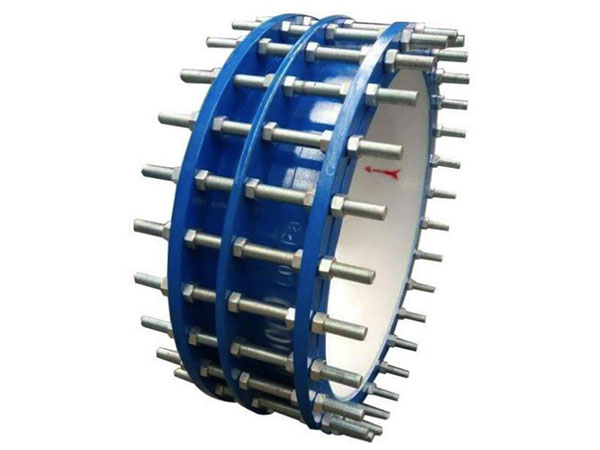

SSJB/AY型壓蓋式鬆套伸縮接頭安裝簡要說明:SSJB/AY型壓蓋式鬆套伸縮接頭適用於兩邊與管子插接,勿需焊接,結構合理,密封可靠,安裝快速方便。SSJB/AY型壓蓋式鬆套伸縮接頭所用法蘭,其連接尺寸密封麵按照國標船用連接尺寸和密封麵。若需要其他連接尺寸法蘭,訂貨時須說明。
安裝注意事項:SSJB(AY)型壓蓋式鬆套伸縮接頭適用於兩邊與管子插接,無需焊接,機構合理,密封可靠,安裝快捷方便。SSJB-3型壓蓋式限位伸縮接頭安裝在管道上後,擰緊螺母彈性密封圈,在螺母壓蓋的作用下依靠相互斜度,緊壓在管子外圈密封和連接作用。當溫度變化時管子能在接頭中間自由的伸縮,當地基下沉,管子能偏斜,並確保密封無滲漏,從而起到自動補償之目的。
SSJB(AY)型壓蓋式鬆套伸縮接頭性能特點:SSJB(AY)型壓蓋式鬆套伸縮接頭是在鬆套伸縮接頭原有性能的基礎上,增設限位裝置,在壓蓋式鬆套限位伸縮接頭伸縮量處用雙螺母鎖定。這樣就實現管道在允許的伸縮量中可以自由伸縮,一旦超過壓蓋式鬆套限位伸縮接頭伸縮量,就起到限位,這樣就有效的確保壓蓋式鬆套限位伸縮接頭管道的運行,特別適用於有震動或有一定斜度及在拐彎的管路中的選擇。
伸縮接頭分兩種:
1、鬆套伸縮接頭有:螺母鬆套伸縮接頭AL、壓蓋鬆套伸縮接頭AY、法蘭鬆套伸縮接頭AF.
2、鬆套限位伸縮接頭有:單法蘭鬆套限位伸縮接頭BF、雙法蘭鬆套限位伸縮接頭B2F、可拆雙法蘭鬆套傳力接頭CC2F.
鬆套伸縮接頭由本體、密封圈、壓緊構件組成的鬆套連接管道的裝置。主要用於吸收軸向位移,而不能承受壓力推力的補償接頭。
鬆套限位伸縮接頭由鬆套伸縮接頭和限位短管等構件組成。它能防止管道因超量位移導致補償接頭的泄露或損壞,主要用於在允許位移範圍內吸收軸向位移和承受壓力推力的管道鬆套連接。
SSJB型壓蓋式鬆套伸縮接頭材料表:
| 序號 | 名稱 | 數量 | 材料 |
| 1 | 壓蓋 | 2 | QT400-15、Q2、ZG230-450、1Cr13、20 |
| 2 | 套筒 | 1 | Q2、20、16Mn、1Cr18Ni9Ti |
| 3 | 密封圈 | 2 | NBR、CR、FPM、NR |
| 4 | 螺柱 | n | Q23、35、1Cr18Ni9Ti |
| 5 | 螺母 | n | Q23、20、1Cr18Ni9Ti |
SSJB型壓蓋式鬆套伸縮接頭基數據表:
| 公稱通徑DN | 管子外徑DW | 外形尺寸 | n-Th | |||
| L1 | L | D | 0.25-1.6Mpa | 2.5-6.4Mpa | ||
| 65 | 76 | 180 | 208 | 155 | 4-M12 | 4-M12 |
| 80 | 89 | 165 | ||||
| 100 | 108 | 190 | 4-M16 | |||
| 114 | 195 | |||||
| 125 | 133 | 215 | ||||
| 140 | 225 | |||||
| 150 | 159 | 220 | 245 | 4-M16 | 6-M16 | |
| 168 | 255 | |||||
| 200 | 219 | 310 | ||||
| 250 | 273 | 223 | 375 | 6-M20 | 8-M20 | |
| 300 | 325 | 220 | 273 | 440 | ||
| 350 | 355 | 470 | 8-M20 | 10-M20 | ||
| 377 | 490 | |||||
| 400 | 406 | 520 | ||||
| 426 | 540 | |||||
| 450 | 457 | 570 | 10-M20 | 12-M20 | ||
| 480 | 590 | |||||
| 500 | 508 | 625 | ||||
| 530 | 645 | |||||
| 600 | 61O | 730 | ||||
| 630 | 750 | |||||
| 700 | 720 | 850 | 12-M20 | 14-M20 | ||
| 800 | 820 | 290 | 355 | 965 | 12-M24 | 16-M24 |
| 900 | 920 | 1065 | 14-M24 | 18-M24 | ||
| 1000 | 1020 | 1165 | ||||
| 1200 | 1220 | 1365 | 16-M24 | 20-M24 | ||
| 1400 | 1420 | 377 | 1590 | 18-M24 | 24-M27 | |
| 1500 | 1520 | 1690 | ||||
| 1600 | 1620 | 1795 | 20-M27 | 28-M27 | ||
| 1800 | 1820 | 2000 | 22-M27 | 32-M30 | ||
| 2000 | 2020 | 2200 | 24-M27 | 32-M30 | ||
| 2200 | 2220 | 400 | 2420 | 26-M30 | ||
| 2400 | 2420 | 2635 | 28-M30 | |||
| 2600 | 2620 | 400 | 2835 | 30-M30 | ||
| 2800 | 2820 | 3040 | 32-M33 | |||
| 3000 | 3020 | 3240 | 34-M33 | |||
| 3200 | 3220 | 3440 | 36-M33 | |||
| 3400 | 3420 | 490 | 3640 | 38-M33 | ||
| 3600 | 3620 | 3860 |
40-M33 |
|||
