型 號：02S404
規格：50mm---5000mm

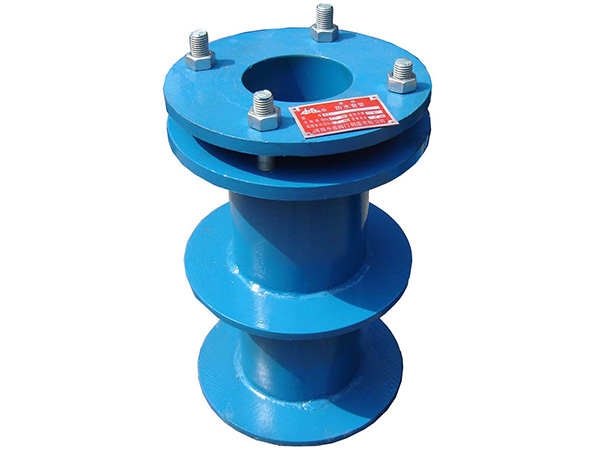

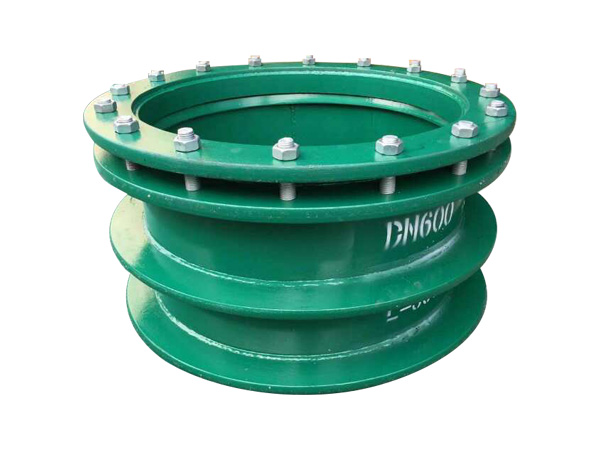

02S404型防水套管主要用於管道穿國牆壁之處有震動或有嚴密防水要求的共況，它一方麵有利於管道的安裝拆卸以及防滲防漏，另一方麵也保護建築物不受水和震動的損害。
柔性防水套管說明：
1、本圖尺寸均（jun1）以毫米來計。
2、柔性防水套管一般穿過牆壁之處受有振動或有嚴密防水要求的構築物。
3、套管部分加工完成後，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。
4、套管穿牆之牆壁，如遇非混凝土牆壁時應改用混凝土牆壁，其澆注混凝土範圍應比翼環直徑（ D6 ）大 200mm ，而且須將套管澆固與牆內。
5、穿管處之混凝土牆厚應不小於 300mm 否則應使牆壁一邊加厚或兩邊加厚。加厚部分的直徑應比翼環直徑（ D6 ） 200mm
6、套管的材料重量是按牆厚 L 值為 300mm 應另行計算。
7、套管部件焊接材料，用 A3 材料製作， T42 焊接。
說明：
1、柔性填料材料：瀝青麻絲、聚苯乙烯板、聚氯乙烯泡沫塑料板。
2、密封膏：聚硫密封膏、聚胺脂密封膏。
3、套管穿牆處如遇非混凝土牆壁時，應局部改用混凝土牆壁，其澆注範圍應比翼環直徑（D5）大200，而且須將套管一次澆固於牆內。
4、穿管處混凝土牆厚應不小於300，否則應使牆壁一邊加厚或兩邊加厚，加厚部分的直徑至少為D5+200。
5、套管的重量以L=300計算，如牆厚大於300時，應另行計算。
柔性防水套管質量要求
|
名稱 |
標準 |
|
橡膠密封圈的硬度、
物理性能、質量、
尺寸和公差及檢驗
|
HG/T3091：2000 |
|
金屬表麵生鏽處理 |
GB8923-88/標準中的ST3 |
柔性防水套管主要尺寸、重量表
| DN | D1 | D2 | D3 | D4 | D5 | I | 10 | I1 | I2 | D1 | D2 | D3 | n-M | A型重量 | B型重量 | |||
| I型 | Ⅱ型 | I型 | Ⅱ型 | I型 | Ⅱ型 | |||||||||||||
| 50 | 60 | 95 | 65 | 145 | 200 | 65 | 28 | - | 72 | 30 | 3.5 | 4 | 8 | 4-M12 | 14.40 | - | 14.60 | - |
| 65 | 76 | 114 | 80 | 165 | 220 | 65 | 28 | 25 | 72 | 30 | 3.75 | 4 | 8 | 4-M12 | 16.89 | 17.07 | 17.18 | 17.35 |
| 80 | 89 | 127 | 95 | 180 | 235 | 65 | 28 | 25 | 76 | 38 | 4 | 4 | 10 | 4-M16 | 21.12 | 21.31 | 21.42 | 21.61 |
| 100 | 108 | 146 | 114 | 200 | 255 | 65 | 28 | 25 | 76 | 38 | 4 | 4.5 | 10 | 4-M16 | 24.37 | 24.58 | 24.71 | 24.92 |
| 125 | 133 | 180 | 140 | 235 | 290 | 65 | 28 | 25 | 76 | 38 | 4 | 6 | 10 | 6-M16 | 31.92 | 32.31 | 32.43 | 32.82 |
| 150 | 159 | 203 | 165 | 260 | 315 | 65 | 28 | 25 | 76 | 38 | 4.5 | 6 | 10 | 6-M16 | 35.77 | 36.17 | 36.31 | 36.72 |
| 200 | 219 | 265 | 226 | 320 | 375 | 65 | 28 | 25 | 76 | 38 | 6 | 6 | 10 | 6-M16 | 44.69 | 45.29 | 45.29 | 45.87 |
| 250 | 273 | 325 | 280 | 380 | 435 | 65 | 28 | 25 | 76 | 38 | 8 | 8 | 10 | 8-M16 | 59.41 | 60.22 | 60.43 | 61.33 |
| 300 | 325 | 377 | 333 | 435 | 495 | 72 | 28 | 30 | 90 | 46 | 8 | 10 | 10 | 8-M20 | 89.37 | 90.02 | 90.35 | 91.14 |
| 350 | 377 | 426 | 385 | 485 | 545 | 72 | 32 | 30 | 90 | 46 | 10 | 10 | 10 | 8-M20 | 99.74 | 100.3 | 100.7 | 101.5 |
| 400 | 426 | 480 | 435 | 540 | 600 | 72 | 32 | 30 | 90 | 46 | 1O | 10 | 10 | 12-M20 | 114.0 | 114.8 | 115.3 | 116.4 |
| 450 | 480 | 530 | 488 | 590 | 650 | 72 | 32 | 30 | 90 | 46 | 10 | 1O | 10 | 12-M20 | 124.1 | 124.7 | - | - |
| 500 | 530 | 585 | 538 | 645 | 705 | 72 | 32 | 30 | 90 | 46 | 10 | 10 | 10 | 16-M20 | 139.3 | 140.5 | - | - |
| 600 | 630 | 690 | 640 | 755 | 820 | 75 | 32 | 30 | 104 | 54 | 10 | 10 | 12 | 16-M24 | 197.2 | 198.2 | - | - |
| 700 | 720 | 780 | 730 | 845 | 910 | 75 | 40 | 30 | 104 | 54 | 10 | 1O | 12 | 20-M24 | 222.6 | 223.7 | - | - |
| 800 | 820 | 880 | 830 | 950 | 1020 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 20-M27 | 280.0 | 282.3 | - | - |
| 900 | 920 | 980 | 930 | 1050 | 1120 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 20-M27 | 309.6 | 312.2 | - | - |
| 1000 | 1020 | 1080 | 1030 | 1150 | 1220 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 24-M27 | 341.1 | 344.0 | - | - |
